【２.設計者CAEステップアップの勧め】
連携システムの特長
設計者CAEは、設計プロセスの初期段階から製品の魅力品質（*1）創造のためにCAEを多用して３D設計を遂行することです。したがいまして設計進行中の３Dモデルを随時ありのままに解析できることが望ましく、解析するたびに３Dモデルの簡略化など、手を加えることは本来の設計に対して余計な作業であり、解析精度を落とす原因にもなるので、可能な限り避けるべきです。流体解析用の領域モデリングに関しても同様であり、流体領域に接する部品をありのままに使えることがリアリスティックシミュレーションの観点からも望ましいと考えます。
この連携システムは、ありのままの３Dモデルを容易に流体解析に利用できるように、しくみを工夫しております。
システムの特長は以下の通りです。
- 粒子法解析のため設計者による煩雑なメッシュ作成が不要になり解析作業の効率化が図れる
- 設計～解析ループにおいて解析対象の３D形状を自由自在に変更または修正を容易に行える
- 計算エラーを誘引する３D形状の不具合（干渉等）を未然にチェックできる
*1：弊社連載ビジネスコラム「始めよう！設計者CAE」第2章参照
連携システムの概要
この連携システムはParticleworks（*2）の全機能に対応した汎用的なシステムではなく、お客様毎に要件定義を施して設計者が使いやすく機能を絞り込んだ個別システムです。ここではギアのオイルかき上げシミュレーションを目的にした個別システムをサンプルとしてご紹介します。
このサンプルシステムでは以下の通りほとんどの操作をCATIA上で行うことによりEOU向上を図っています。
*2：Particleworksとは
プロメテック・ソフトウェア株式会社製の粒子法（MPS法）理論に基づく流体解析ソフトウェア。しぶきを含む自由表面流れ、ギアのかきあげのような複雑な液体の挙動が計算が可能。流体－剛体、流体－粉体や気流場とのマルチフィ ジックスも可能。

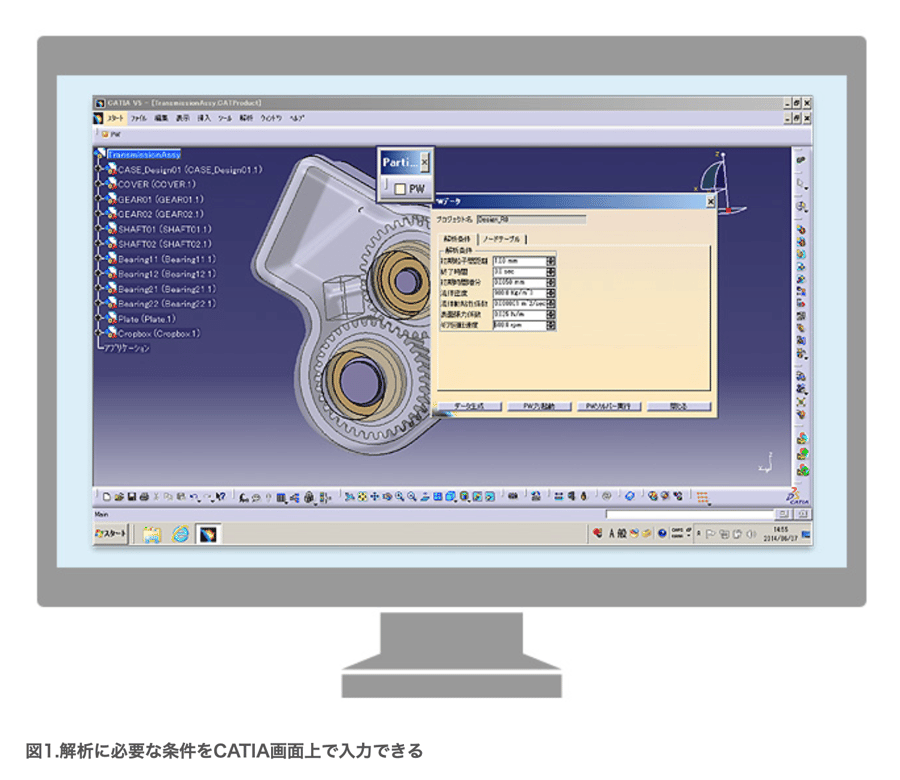

操作１：CATIAでParticleworksの必要な解析条件を入力します。（図1）

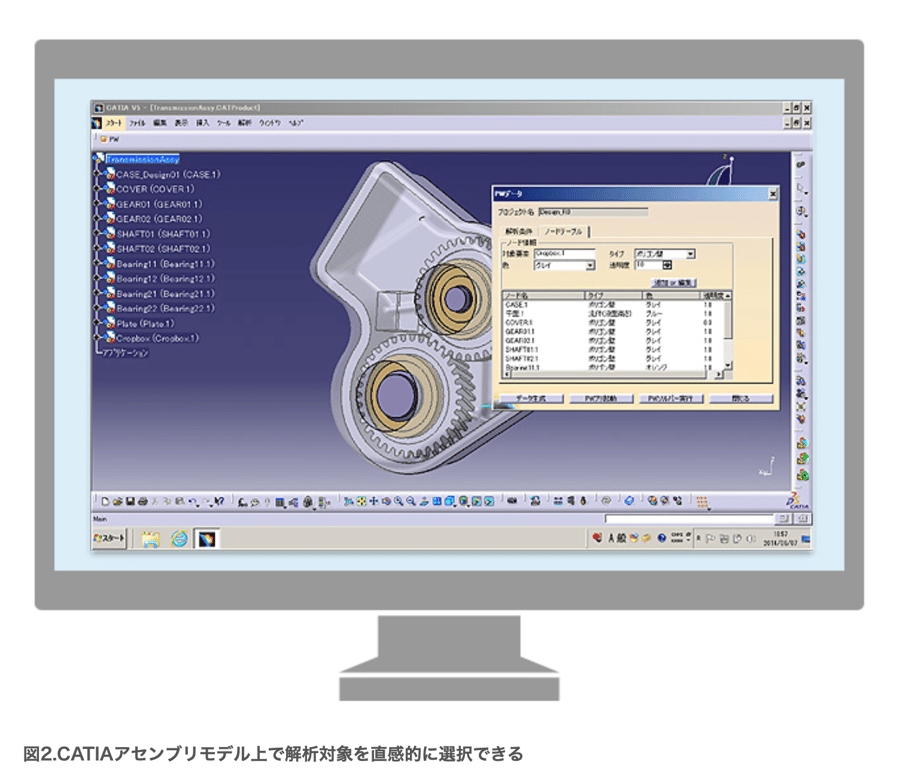

操作２：CATIAで流体領域に接する部品をアセンブリモデルから抽出・選択します。(図２）
操作３：CATIAからParticleworksを起動してプリ処理、計算実行をSubmitします。

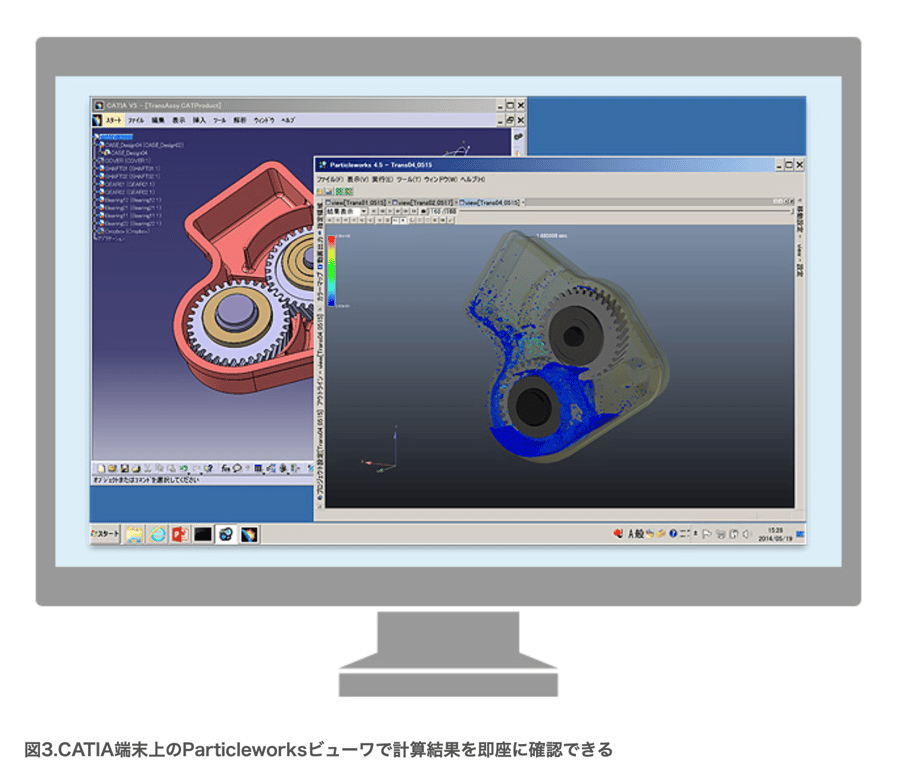

操作４：CATIAからParticleworksビューワーを起動して計算結果を表示します。

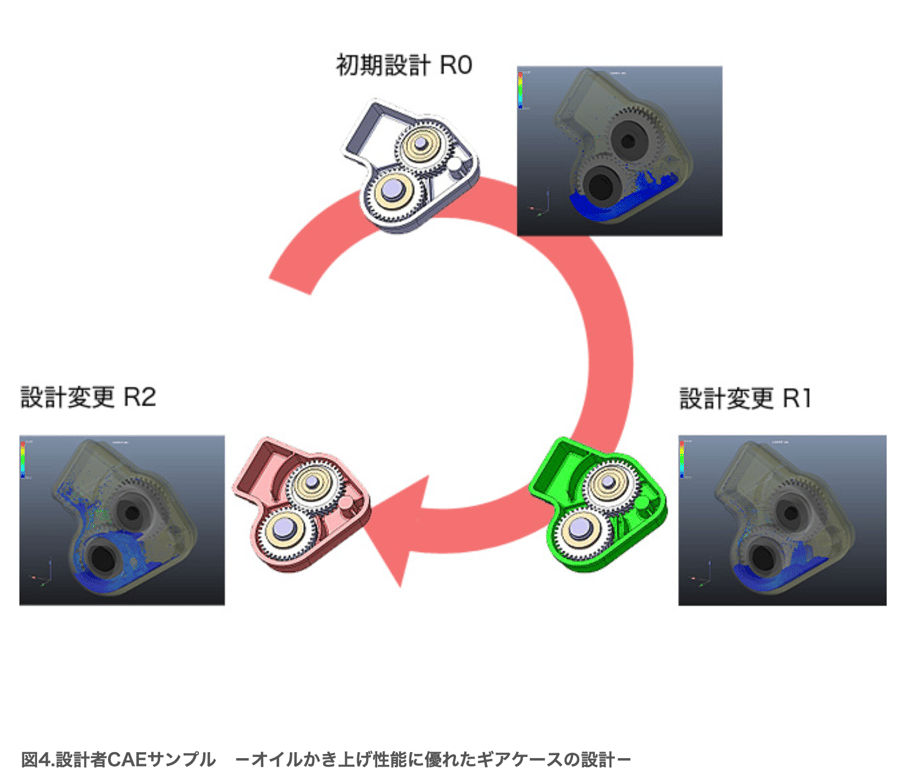

連携システムの効果
CATIAとParticleworksを連携することにより、設計者自身で設計変更を繰り返しつつ設計～CAEループを迅速に回すことができるため早期に製品の性能を高めることができます。
この連携システムに関心を持たれた方は、ぜひ弊社へお問い合わせいただきますようお願いします。
次回はCATIAユーザーが流体解析と構造解析を連携して容易に使える「構造解析－流体解析連携システム」をご紹介します。
